Circuite de bază de control al presiunii ale instalației de foraj multifuncționale hidraulice

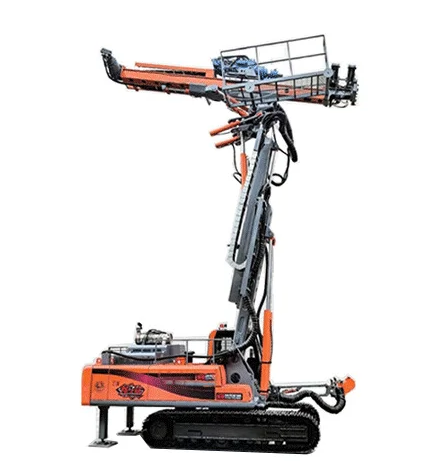

Circuite de bază de control al presiuniiInstalație de foraj multifuncțională hidraulică

Circuitul de control al presiunii de bază este extrem de important, deoarece asigură forța și cuplul cerute de actuatoarele instalației de foraj multifuncționale hidraulice. Componenta centrală utilizată în acest circuit este supapa de control al presiunii, care reglează presiunea hidraulică. Circuitul de control al presiunii de bază joacă un rol vital în funcționarea instalației de foraj multifuncționale hidraulice.

Circuit de echilibrare

În inginerie practică, cilindrul hidraulic vertical al instalației de foraj multifuncționale hidraulice poate coborî din cauza propriei gravitații. Pentru a preveni acest lucru, poate fi folosit un circuit de echilibrare. Astfel de circuite sunt utilizate în mod obișnuit în mecanisme cum ar fi mecanismele de ridicare, ridicare și telescopare dezechilibrate la macarale, precum și mecanisme de coborâre gravitațională, cum ar fi piston, pistoane și mecanisme de glisare în prese hidraulice. Circuitele de echilibrare includ:

(1) Circuitul de echilibrare utilizând o supapă de verificare a secvenței de susținere și control de limitare a vitezei.

(2) Circuit de echilibrare utilizând o supapă de reținere pentru limitarea vitezei și o supapă de reținere comandată hidraulic pentru blocare.

Circuit de menținere a presiunii

După cum sugerează și numele, un circuit de menținere a presiunii menține presiunea constantă, menținând o presiune specificată în timpul unei anumite faze a ciclului de lucru. Acest tip de circuit are trei caracteristici principale:

(1) Presiune stabilă

(2) Funcționare fiabilă

(3) Eficiență energetică.

Circuit de reducere a presiunii

Un circuit de reducere a presiunii scade presiunea circuitului hidraulic. Acest lucru se realizează prin coordonarea unei supape de reducere a presiunii cu alte supape. Cu acest circuit, se poate obține o presiune stabilă mai mică decât presiunea de alimentare a pompei.

Circuit de reglare a presiunii

Funcția unui circuit de reglare a presiunii este de a menține presiunea întregului sistem hidraulic al instalației de foraj multifuncționale hidraulice sau a unei anumite secțiuni la o valoare constantă sau sub o anumită limită. Circuitele de reglare a presiunii includ:

(1) Circuit de reglare a presiunii cu o singură treaptă

(2) Circuit de reglare a presiunii în mai multe etape

(3) Circuit continuu de reglare a presiunii.

Circuit de intensificare a presiunii

Un circuit de intensificare a presiunii este utilizat pentru a crește presiunea sistemului hidraulic dinInstalație de foraj multifuncțională hidraulică. Prin utilizarea acestui circuit, o pompă hidraulică cu o presiune de ieșire relativ scăzută poate fi utilizată pentru a obține ulei de presiune mai mare. În plus, aerul comprimat poate fi folosit ca sursă de energie pentru a obține același efect. Un intensificator este o componentă esențială a acestui circuit, care include:

(1) Intensificator cu acțiune simplă

(2) Intensificator cu dublă acțiune.

Circuit de descărcare

Funcția unui circuit de descărcare este de a permite pompei hidraulice să funcționeze aproape fără presiune. Avantajele unui circuit de descărcare includ:

(1) Evitarea pornirii frecvente a motorului

(2) Reducerea generării de căldură în sistemul hidraulic al instalației de foraj multifuncționale hidraulice

(3) Minimizarea pierderilor de putere

(4) Prelungirea duratei de viață a motorului și a pompei.

Circuitele de descărcare utilizate în mod obișnuit includ:

(1) Circuit de descărcare folosind o supapă de secvență controlată extern ca supapă de descărcare

(2) Circuit de descărcare folosind un bypass cu o supapă cu două căi și două poziții

(3) Circuitul de descărcare folosind o supapă de siguranță comandată cu pilot

(4) Circuit de descărcare care utilizează funcția de poziție neutră a unei supape direcționale de tip M (sau H, K).
