Explicație detaliată a două metode de spargere a rocii pentru instalația de foraj de ancorare multifuncțională

Explicație detaliată a două metode de spargere a rocii pentru instalația de foraj de ancorare multifuncțională

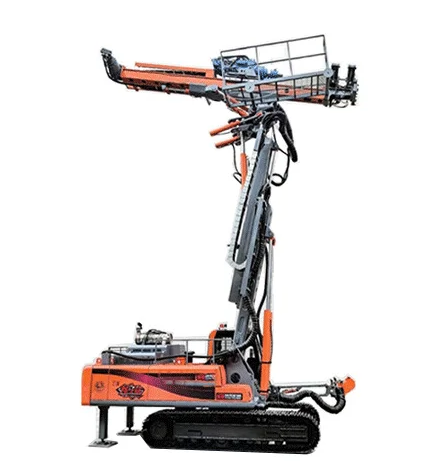

TheInstalație de foraj de ancorare multifuncționalăeste unul dintre cele mai comune și critice echipamente în operațiunile de foraj de inginerie. Utilizează doar două metode de spargere a rocii: una este tăierea rotativă, care se aplică în general în formațiunile de rocă cu un coeficient de duritate f ≤ 8; celălalt este ruperea rotativă prin impact, utilizată în mod obișnuit în roca înconjurătoare cu un coeficient de duritate f ≥ 8.

Mecanismul de spargere a rocii platformei de foraj rotativ

Instalațiile de foraj rotative sparg roca folosind bucăți de tăiere cu mai multe muchii pentru a roti și tăia roca, formând o gaură circulară. Spargerea rocii de tăiere rotativă necesită următoarele condiții:

① Instalația de foraj trebuie să aibă un cuplu suficient pentru a depăși momentul de rezistență în timpul tăierii burghiului;

② Instalația de foraj trebuie să aibă o anumită viteză de ieșire pentru a conduce rotația tijei de foraj și a burghiului;

③ O anumită forță axială trebuie aplicată instalației de foraj, adică o presiune pozitivă specifică asupra burghiului, pentru a obține mișcarea de avans a tăierii burghiului.

Mecanismul de spargere a rocii de la instalația de foraj rotativă cu impact

Mecanismul de spargere a rocii al instalațiilor de foraj rotative de impact este următorul: sub acțiunea undelor de stres de impact, burghiul taie suprafața locală de rocă de sub marginile sale la o anumită frecvență de impact. În timp ce efectuează mișcarea de impact, bitul se rotește și el, permițându-i să spargă roca într-un interval de 360° în gaura de foraj. Spargerea rocii rotative de impact necesită următoarele condiții:

① Forajul pentru rocă trebuie să aibă o anumită energie de impact și o anumită frecvență de impact;

② Arborele de ieșire al forajului pentru rocă trebuie să realizeze o rotație de 360° în timp ce efectuează mișcare de impact liniară;

③ O anumită forță axială trebuie să fie aplicată forajului pentru rocă.

Din mecanismele de spargere a pietrei, este evident căInstalație de foraj de ancorare multifuncționalăfolosește ruperea rotativă a rocii în primul rând pentru forarea găurilor de ancorare pe drumurile cu condiții de acoperiș moale, cum ar fi cusături de cărbune sau cusături de rocă semicărbune (în general, cu coeficient de stabilitate a rocii f < 8). Spre deosebire de aceasta, spargerea rocii prin impact rotativ este utilizată pentru forarea pe drumuri de rocă cu condiții mai dure de acoperiș (în general, cu coeficient de stabilitate a rocii f ≥ 8).
